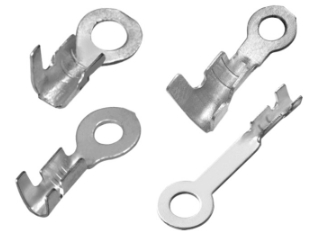

क्रिम कनेक्टर

क्रिम्प कनेक्टरवर क्रिमप स्थिती कशी तपासावी

अंतिम इंटरकनेक्ट कामगिरी सुनिश्चित करण्यासाठी क्रिम्प कनेक्टर्सची क्रिम्प गुणवत्ता ही एक महत्त्वाची बाब आहे. खालील परिस्थितींनुसार क्रिमपची स्थिती चांगली आहे की नाही याचा आम्ही न्याय करू शकतो, यासह: टर्मिनल स्टॅम्पिंग खराब झाले आहे की नाही, टर्मिनल स्टॅम्पिंग वाकलेले नाही, टर्मिनल विंडोमधील इन्सुलेशन, टर्मिनल विंडोमधील इन्सुलेशन आहे परंतु वायर क्रिम इन्सुलेटेड नाही, इन्सुलेशन वायरला छिद्र पाडत नाही, ब्रशचा छिद्र पडला आहे की तो ब्रशचा भाग आहे की तो ब्रश आहे की तो ब्रश आहे की तो ब्रश आहे की तो ब्रश आहे की तो ब्रश आहे की तो ब्रश आहे की तो ब्रश आहे की तो ब्रश आहे की तो ब्रश आहे की तो ब्रश आहे की तो ब्रश आहे की तो ब्रश आहे की तो ब्रश आहे की तो ब्रश आहे की नाही, तो ब्रश आहे की नाही, इन्सुलेशन क्रिम सहिष्णुता विंडोमध्ये आहे.

स्टॅम्पिंग हार्डवेअर टर्मिनल योग्यरित्या क्रिमड आहेत की नाही हे तपासणे आवश्यक आहे. आपण हाताने किंवा मशीनद्वारे घुसले असो, आपल्याला प्रत्येक कनेक्शन काळजीपूर्वक तपासण्याची आवश्यकता आहे. चुकीच्या क्रिम्पिंगमुळे क्रिम्प कनेक्टर्सचे सेवा आयुष्य मोठ्या प्रमाणात कमी होईल आणि अगदी सुरक्षिततेचा धोका देखील असेल.

कारण प्रत्येक प्रकारच्या कनेक्टर आणि स्पेसिफिकेशनमध्ये जाडी सहनशीलता भिन्न असते, वायर क्रिमचे जाडीचे मोजमाप संदर्भ निर्देशक म्हणून वापरले जाऊ शकते. चुकीच्या जाडीमुळे केवळ आयुष्य कमी होते, परंतु कनेक्शन देखील अस्थिर होऊ शकते आणि द्रुतगतीने खाली पडू शकते, शेवटी नुकसान होऊ शकते.

एक चांगला क्रिम कसा बनवायचा

क्रिमिंग स्टेट आदर्श आहे की नाही याचा थेट वापराच्या टिकाऊपणावर परिणाम होऊ शकतो, विशेषत: कठोर वातावरणात.

सर्व प्रथम, आम्ही हे स्पष्ट केले पाहिजे की सर्व कनेक्टर वायरच्या आकाराच्या छोट्या श्रेणीसाठी योग्य आहेत.

निवडलेल्या तारा आणि क्रिम्प कनेक्टर्सच्या अयोग्य आकारांमुळे खराब विद्युत कामगिरी आणि अपुरी यांत्रिक सामर्थ्य मिळते, ज्यामुळे अखेरीस टिकाऊपणा कमी होईल.

क्रिम्पिंग डायवर थोड्या प्रमाणात पोशाख किंवा दूषित होण्यामुळे क्रिमिंगमध्ये समस्या देखील उद्भवू शकतात, परंतु बर्‍याच प्रकारचे क्रिमिंग असल्याने आपल्याला वेगवेगळ्या परिस्थितीनुसार वेगवेगळ्या पद्धती स्पष्ट करण्याची आवश्यकता आहे.

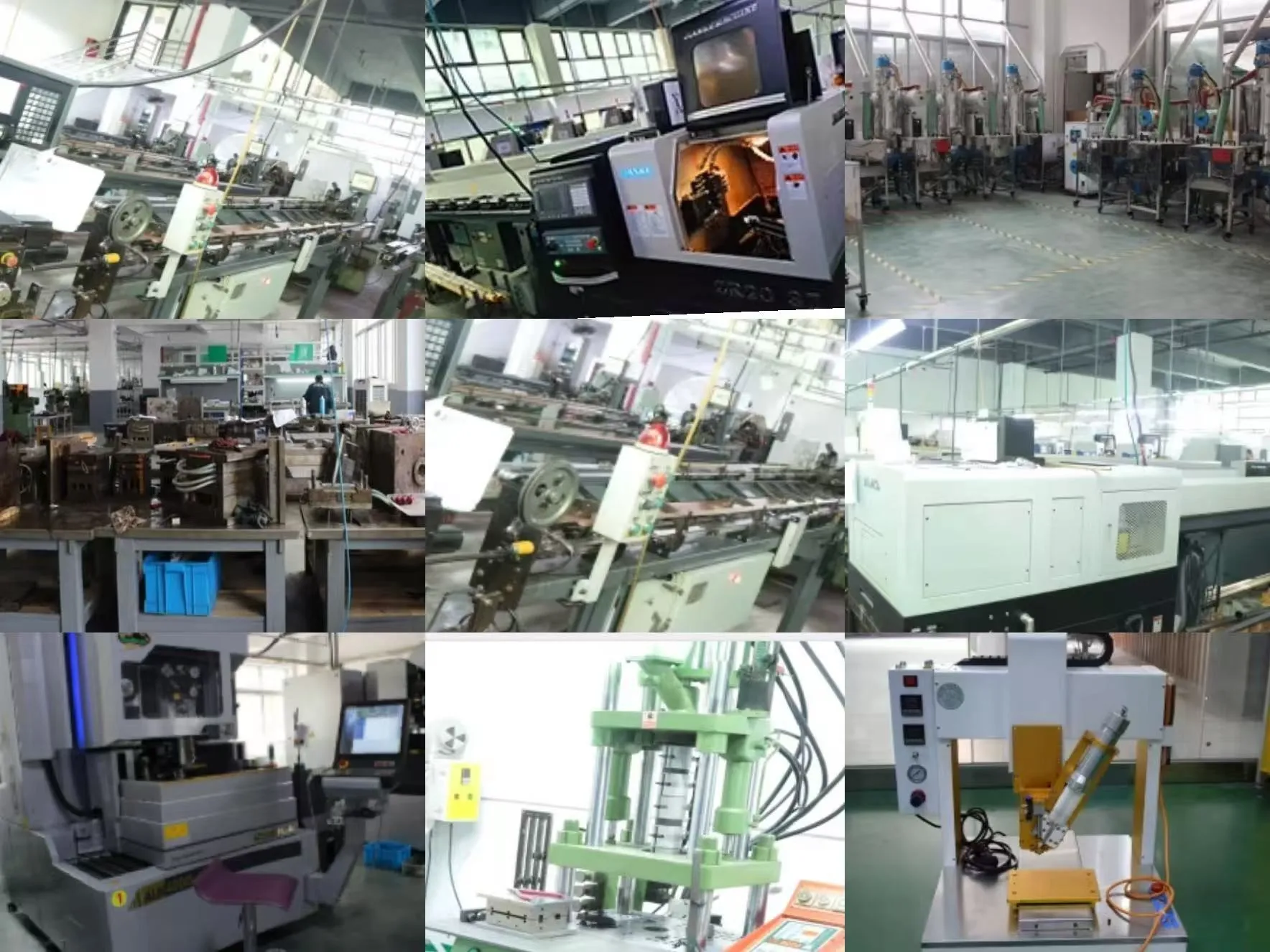

हाय प्रक्रिया तंत्रज्ञान

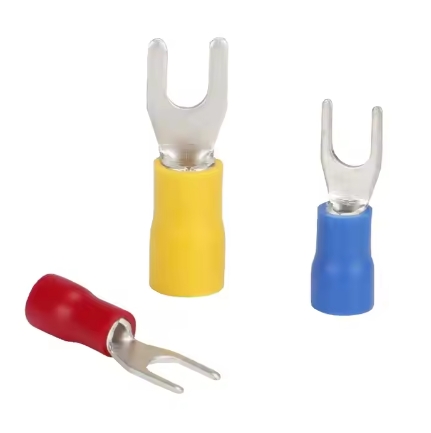

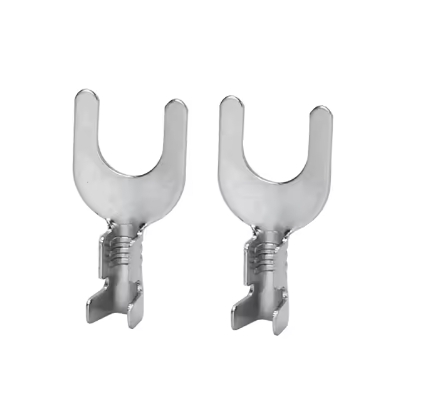

इलेक्ट्रिकल टर्मिनल ब्लॉक, कुदळ टर्मिनल, क्राउन स्प्रिंग, केळी प्लग आणि इतर प्रकारांसाठी तांत्रिक आवश्यकता:

1. मुख्य सामग्री मुख्यतः विशिष्ट आवश्यकतांशिवाय पितळ एच 62 असते आणि क्राउन स्प्रिंग ड्रम स्प्रिंगची सामग्री मुख्यतः बेरेलियम तांबे असते;

२. इलेक्ट्रोप्लेटिंग स्टँडर्ड: सर्व सामग्री सोन्याच्या प्लेटिंगने कव्हर केली जाऊ शकत नाही, म्हणून सोन्याच्या प्लेटिंगच्या आधी, सोन्याच्या प्लेटिंगचा परिणाम सुनिश्चित करण्यासाठी निकेलचा एक थर वरील प्रमाणे प्लेट केला जाईल. निकेल-आधारित सोन्याच्या प्लेटिंगचे पारंपारिक तपशील मानक म्हणजे निकेल प्लेटिंगची जाडी 50 ~ 80 यू आहे, सोन्याच्या प्लेटिंगची जाडी ≥2 यू आहे आणि प्लेटिंगमध्ये वापरल्या जाणार्‍या सोन्याची शुद्धता ≥99.8%आहे. ठोस फिल्म प्रोटेक्टिव्ह एजंट लागू करा.

3. उत्पादनाची पृष्ठभाग ऑक्सिडेशनशिवाय, व्यावहारिकता सुनिश्चित करण्यासाठी गुळगुळीत असावी आणि असुरक्षित बुर अंतरामुळे उत्पादन सोडणार नाही हे सुनिश्चित करण्यासाठी बुरेसशिवाय.

4. उत्पादनाची गुणवत्ता सुनिश्चित करण्यासाठी हार्डवेअरमध्ये टूल मार्क, पकडीचे गुण किंवा तीक्ष्ण कडा नसावेत.

5. हाय उच्च-परिशुद्धता गुणवत्ता आवश्यकता, अनिर्दिष्ट सहिष्णुता ± 0.02 आहे.

टर्मिनल स्टॅम्पिंग मटेरियल निवड आवश्यकतेसाठी मानक वैशिष्ट्ये:

1. साहित्य: पितळ, फॉस्फर कांस्य, कांस्य, सानुकूल सामग्री विशेष परिस्थितीत समर्थित आहे, जाडी सहसा 0.2, 0.25, 0.3, इत्यादी असते;

२. मादी समाप्ती ओपनिंग स्क्यू केली जाऊ शकत नाही आणि उत्पादनाची गुणवत्ता सुनिश्चित करण्यासाठी नर एंड राउंड हेडला पिळले जाऊ शकत नाही;

3. 1 एम मटेरियल पट्टीचा कमान 5 मिमीपेक्षा जास्त असू शकत नाही;

4. सर्व क्रिम कनेक्टर्सची पृष्ठभाग चिरडले जाऊ शकत नाही, विकृत किंवा ऑक्सिडाइझ केले जाऊ शकत नाही;

5. सर्व चिन्हांकित सहनशीलता मुख्य नियंत्रण परिमाण आहेत;

इलेक्ट्रोप्लेटिंगसाठी वैशिष्ट्ये:

1. देखावा आवश्यकता: ऑक्सिडेशन, पिवळसर, काळे होणे, ब्लूइंग, जांभळा, हुकिंग, उच्च आणि निम्न पाय इ.

2. इलेक्ट्रोप्लेटिंग कामगिरीची आवश्यकता: पूर्ण निकेल बेस 50 यू ”-80 यू”, गोल्ड प्लेटिंग 1 यू ”, मोजण्याचे बिंदू दुहेरी-बाजू असलेले 3 मिमी;

3. त्यास 260 डिग्री उच्च तापमानात असणे आवश्यक आहे आणि 5 सेकंदात कोणतेही विकृत रूप, काळे होणे, पिवळसर होणे, फोडणे, शेडिंग आणि इतर प्रतिकूल घटना नाही;

4. टिन प्लेटिंग कामगिरी चाचणी आवश्यक आहे आणि टिन प्लेटिंग कव्हरेज रेट 95%पेक्षा जास्त आहे;

5. मीठ स्प्रे कामगिरी चाचणी आवश्यक आहे, मीठ पाण्याची एकाग्रता 5%आहे आणि ऑक्सिडेशन आणि ब्लॅकिंग आणि इतर प्रतिकूल घटनाशिवाय 35 ℃ तापमान असलेल्या वातावरणात ते 24 तास टिकते;

6. सोलण्याची चाचणी करणे आवश्यक आहे: वक्र पृष्ठभागावर कोटिंगची सोललेली घटना नाही;

7. उत्पादन इलेक्ट्रोप्लेटिंगने हिरव्या पर्यावरण संरक्षण आरओएचएस आवश्यकतांचे पालन केले पाहिजे.

8. मोजमाप करण्याच्या पृष्ठभागाचा सर्व मोजमाप बिंदू आणि भाग मोजमाप बिंदू आवश्यकतेनुसार इलेक्ट्रोप्लेटेड असतात (मोजमाप बिंदू भाग सामान्यत: टिन प्लेटिंग आणि वाहकांचा मुख्य भाग असतो)

हाय का निवडा

उच्च-गुणवत्तेची सामग्री: आमचे पीसीबी टर्मिनल उत्कृष्ट चालकता आणि टिकाऊपणा सुनिश्चित करून उच्च-शक्ती शुद्ध तांबे बनलेले आहेत.

तंतोतंत परिमाण: ०.०8 मिमी पर्यंतच्या अचूकतेसह, ही इलेक्ट्रिकल टर्मिनल ऑटोमोबाईल, मशीनरी आणि होम उपकरणे यासारख्या इलेक्ट्रॉनिक उपकरणांमध्ये योग्य प्रकारे फिट होऊ शकतात.

बहुउद्देशीय: हे उत्पादन इलेक्ट्रिकल कंट्रोल बॉक्स, संगणक आणि इतर इलेक्ट्रॉनिक उपकरणांसह विविध ग्राहक-निर्दिष्ट अनुप्रयोगांमध्ये वापरले जाऊ शकते.

सानुकूल करण्यायोग्य पृष्ठभागावरील उपचार: टर्मिनल निकेल-प्लेटेड, झिंक-प्लेटेड, टिन-प्लेटेड, सोन्याचे प्लेटेड, चांदी-प्लेटेड इत्यादी असू शकतात.

आंतरराष्ट्रीय मानकांचे अनुपालनः आमचे पीसीबी टर्मिनल आयएसओ 9001: 2015 प्रमाणित आहेत, ग्राहकांना गुणवत्ता आणि विश्वसनीयता आश्वासन प्रदान करते.
